Momentvaste ligger-kolom verbindingen

Verbindingen worden bij de Knopen ingevoerd.

Invoer in de tekening

In de tekening van de verbinding kun je vrijwel alles wijzigen. Je kunt alle maten wijzigen door op het getal in de maatlijn te klikken.

Ook kun je in de tekening de profielen, liggerhoeken en ook belastingen wijzigen. Dat werkt niet alleen snel maar is ook intuïtief. Je zult ervaren hoe prettig dat werkt. De berekeningsresultaten kun je rechts weergeven als "ge-dockt" of als losse scherm op bijv. een 2de monitor. Bij elke wijziging wordt de berekening uitgevoerd en zijn de resultaten direct zichtbaar. Op die manier kun je het effect van jouw wijziging zien. Je hebt alle gegevens in beeld. Zowel de invoer als de berekeningsuitvoer.

Lb=4000

Lengte van de ligger. (Deze waarde is wijzigbaar in de tekening.) Dit is alleen van belang voor de beoordeling van de rotatiestijfheid van de verbinding. (stijf / flexibel / scharnierend)

0 <

Hoek van de ligger.

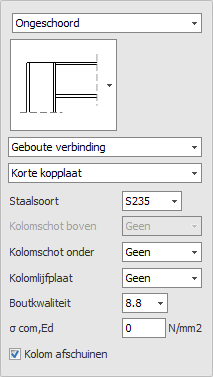

Een aantal parameters stel je in het onderstaande dialoogvenster in.

Classificatie constructie

Ongeschoord / Geschoord

Dit is alleen van belang voor de beoordeling van de rotatiestijfheid van de verbinding. (stijf / flexibel / scharnierend)

Type verbinding

Geboute verbinding / Gelaste verbinding

Type kopplaat

Uitstekende kopplaat / Korte kopplaat

Staalsoort

Keuze van de staalsoort.

Kolomschot boven

Geen / Volledig / Partieel

Een kolomschot ter hoogte van de bovenste liggerflens.

Kolomschot onder

Geen / Volledig / Partieel

Een kolomschot ter hoogte van de onderste liggerflens resp. console flens.

Kolomlijfplaat

Geen / Enkel / Dubbel

Lijfplaten of opdikplaten voor het kolomlijf.

Boutkwaliteit

Keuze van de boutkwaliteit.

Sigma;com,Ed

De grootste normaaldrukspanning in de kolom. Dit wordt automatisch berekend en hoeft niet te worden ingevoerd.

Kolom afschuinen

Instelling of de kolom moet worden afgeschuind.

Liggers symmetrisch

Bij een dubbele aansluiting (links en rechts) kan worden ingesteld of beide gelijk zijn (symmetrisch) of niet. Dat betekent dat wanneer je één kant wijzigt en de andere zijde automatisch mee wijzigt.

Aantal boutrijen

Het aantal boutrijen is minimaal 2.

Bout

Keuze van de gekozen boutdiameter.

Console boven

Geen / Console zonder flens / Console met flens

Console onder

Geen / Console zonder flens / Console met flens

Achterlegplaten

Instelling of achterplaten (onderlegplaten) worden toegepast.
